規格

充填材:ハイスポンゴム

B4:ハイスポンゴム型サイズ

ゴムサイズ
ゴムサイズ
70型 70x25+20x10
100型 100x30+20x10
120型 120x30+20x10
150型 150x38+20x10
210型 210x38+20x10
250型 250x38+20x10
型サイズ
充填材寸法(施工前) 施工溝幅
70mm(70型) 60mm
100mm(100型) 90mm
120mm(120型) 110mm
150mm(150型) 140mm
210mm(210型) 200mm
250mm(250型) 240mm

B4:ハイスポンゴム標準断面図

規格品
70型
100型
120型
150型
規格品外(特別サイズ)として設計可

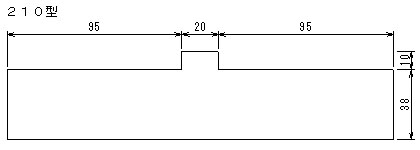

210型
250型

B4:断面図及び構造図

70型 斫り図
70型 斫り図
100型 構造図
100型 構造図
70型 構造図
70型 構造図
120型 構造図
120型 構造図
150型 構造図
150型 構造図

モルタル補修や既設導水工の再施工を行う場合、補修材等の不良幅によっては210型・250型の規格品外を使用します。

B4:使用材料数量表(100m当たり)

名称 ハイスポンゴム
(充填材)
エポールT-1
(樹脂接着剤)
P-1000
(プライマー)
エポールT-5
(樹脂接着剤)
規格品
サイズ
70型 100.0m9.6kg 3.3kg104.4kg
100型 100.0m 11.5kg 3.9kg 156.6kg
120型 100.0m11.5kg 4.8kg191.4kg
150型 100.0m15.3kg 5.9kg243.0kg
規格品外
サイズ
210型 100.0m15.3kg 7.9kg348.0kg
250型 100.0m15.3kg 9.2kg417.6kg

B4:使用材質及び物性

1.ハイスポンゴム

材質:クロロプレンスポンジゴム(CR)

物性
項目 試験方法 規格値 単位
見掛密度 SRIS 0101 0.19±0.02 g/cm3
引張強度 JIS K 6251 0.5以上 Mpa
伸び JIS K 6251 150以上
耐熱吸収率 輸出検査法 1.5以下
吸水率 ASTM
D1056
5.0以下

2.エポールT-1 エポキシ樹脂

材質:二液型湿潤用エポキシ樹脂

物性
項目 試験方法 規格値 単位 試験条件
比重 JIS K 7112 1.20±0.1   23℃
7日間養生
圧縮降伏強度 JIS K 7208 50以上 N/mm2
引張強度 JIS K 7113 20以上 N/mm2
曲げ強度 JIS K 7203 20以上 N/mm2
接着強度 JIS K 6024 1.5以上 N/mm2

3.ハイコート P-1000 エポキシ樹脂プライマー

材質:二液溶剤型エポキシ樹脂

物性
項目 試験方法 規格値 単位 試験条件
密度 JIS K 5400 0.98±0.1 主剤硬化剤
混合時
可使時間 JIS K 5400 4 時間
不着性 JIS K 5400
ゴバン目法
95/100 23℃
7日間養生
鉛筆硬度   2B-H

4.エポール T-5 外装仕上げ材

材質:二液型エポキシ樹脂パテ

物性
項目 試験方法 規格値 単位 試験条件
比重 JIS K 7112 1.55±0.1   23℃
7日間養生
圧縮降伏強度 JIS K 7208 50以上 N/mm2
圧縮弾性係数 JIS K 7208 1,000以上 N/mm2
引張強度 JIS K 7113 20以上 N/mm2
曲げ強度 JIS K 7203 20以上 N/mm2
接着強度 JIS K 6024 1.5以上 N/mm2

荷姿(材料搬入基準)

ハイスポンゴム 70型~150型、2.0m
210型・250型、1.0m
品名 荷姿 主剤 硬化剤
T-1 6.0kg 4.0kg 2.0kg
P-1000 6.0kg 3.0kg 3.0kg
T-5 18.0kg 12.0kg 6.0kg
